上期内容我们认识了OSI七层模型的通用框架。今天，让我们走进WiMi-net协议栈，看看这套经典理论如何在Sub-GHz频段落地生根。

WiMi-net采用基于OSI模型的五层架构，将物理层、链路层、网络层、传输层、接口层有机整合，在保留OSI分层思想的同时，实现了化繁为简的工程化落地。 这次我们直接按WiMi-net的实际五层架构来介绍，化繁为简，直击核心。

   在正式开始之前，先明确WiMi-net的技术定位：有中心的自组网通信协议栈。它采用主站集中管理 + 节点动态中继的架构，所有终端节点最终与主站通信，节点之间可自动中继，形成星状网、树状网或链状网。既具备自组网的灵活覆盖能力，又保留了集中控制的确定性和低功耗优势。

   下面，我们从底层向上，逐一认识这五层。

【关键词：信号与介质】

   物理层是协议栈的最底层，直接与硬件打交道。它定义了如何通过天线、射频芯片等物理媒介传输0和1的原始比特流。

   像快递运输中的“公路和车辆”，这一层关心的是电压大小、频率高低、传输速率等最基础的硬件规范。在WiMi-net中，物理层负责驱动射频芯片，完成硬件的初始化、报文收发、信道切换、频率校准等基础工作。

   就像快递小哥，不管包裹里是什么，他负责安全、准确地把包裹送到下一个站点。在Sub-GHz频段，物理层需要应对复杂的电磁环境，确保信号的稳定收发。

第二层：链路层MAC （同城配送调度中心）

【关键词：本地寻址与接入调度】

   当多个节点同时想要发送数据时，就会发生“碰撞”。链路层就是解决这个问题的关键。

   相当于“同城配送中心”，负责在同一网络内的点对点数据传输。它把比特流组织成“数据帧”，通过MAC地址识别设备，并提供差错检测功能。

   在WiMi-net协议栈中，链路层采用TDMA（时分多址）技术，像交通调度员一样，为每个节点分配时隙。节点需要发送数据时，必须先向调度员“请求”时隙，得到“确认”后才能发送，发送完毕后再“释放”时隙。通过排队机制，让大量节点有序地接入网络，避免了无序竞争导致的网络瘫痪。

   关于MAC地址的小知识：每块网卡出厂时都被烧制上一个世界**的MAC地址。这就像每个人的身份证号，是设备入网的“许可证”。

第三层：网络层 NET（全球物流总部）

【关键词：路径选择与逻辑寻址】

   这是网络世界的“全球物流总部”，核心任务是跨网络寻址和路由选择。我们熟悉的IP地址就在这一层定义。

   IP地址有点像酒店地址，公网IP是酒店的具体位置，私有IP像酒店中的各个房间号。每个酒店可能都有101房间，但酒店的位置各不相同。而MAC地址是人的身份证号，要找这个人，得先知道他的地址——这就是IP地址的作用。

   在WiMi-net中，网络层实现16位网络地址和64位MAC地址的寻址、翻译和路由；实现任意节点到任意节点的全局网络路径生成、解析和路由切换工作。

    WiMi-net的网络层如何实现有中心自组网？

• 主站统一计算路由：网络中的主站负责收集全网拓扑信息，为每个节点计算最优路径，确保数据传输的确定性。

• 节点动态中继：当节点距离较远或有遮挡时，可自动通过其他节点中继，形成树状或链状结构，树根始终是主站。

• 链状网适配：当节点呈线性布局时（如管道监测、道路照明），网络可自动形成链状拓扑，数据沿链条逐级中继，最终汇聚到主站。

• 自动拓扑修复：节点根据信号质量动态调整中继路径，当某中继节点故障时，子节点自动切换到其他可用中继。

     无论网络拓扑如何变化，网络层都能动态切换路由，确保数据最终到达目的地。

第四层：传输层 TCP （客户服务与物流跟踪）

【关键词：端到端连接与可靠性】

   如同“快递公司的客户服务部门”，确保整个运输过程完整可靠。它管理数据的分段、重组、排序和流量控制，解决“数据是否完整到达”的问题。

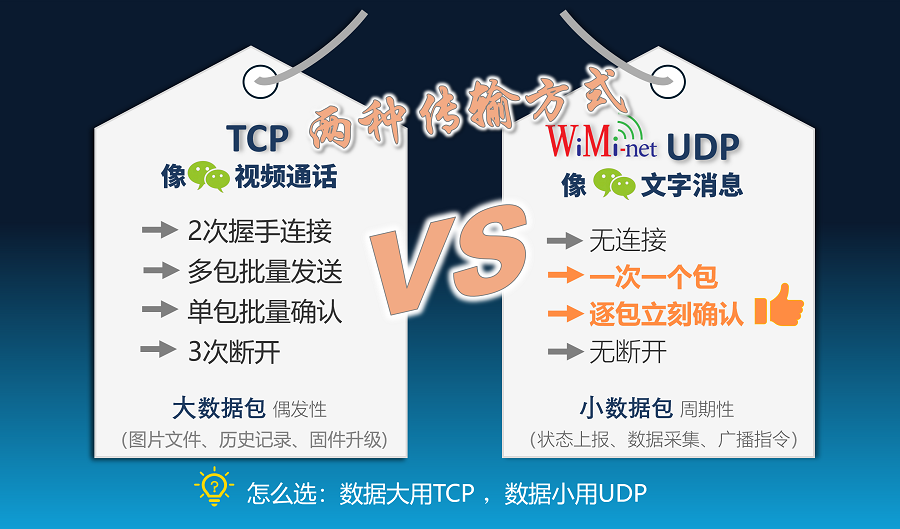

  在WiMi-net协议栈中，传输层提供两种传输方式，您可以根据业务场景灵活选择：

✅️ TCP方式（像微信视频通话）

2次握手建立连接；多包批量发送（大数据块切分为多个数据包，分批发送）；批量确认（接收方返回接收掩码，告知哪些包已收到）；重传机制（发送方根据掩码推算出漏包，重复发送）；3次断开释放连接。

适用场景：大数据包、偶发性传输（图片文件、历史记录、固件升级）

✅️UDP方式（像微信文字消息）

无连接（无需握手，直接发送）；一次一个包（每次只发送一个数据包）；逐包立刻确认（对方收到后立即返回确认）。

适用场景：小数据包、周期性传输（状态上报、数据采集、广播指令）

   WiMi-net的UDP设计：不同于传统UDP的“发完不管”，我们在无连接的基础上增加了确认机制，实现了“快速且可靠”的传输效果。这是WiMi-net协议栈在工业物联网场景下的独特优化。

第五层：接口层 IOS （用户的操作面板）

【关键词：指令接口、应用对接】

   如果把整个WiMi-net协议栈比作一台高度精密的机器，那么接口层就是这台机器的操作面板。它并不直接处理用户的业务逻辑（比如判断温度是否超标），而是提供了一套清晰、标准的控制指令，共计128条二进制指令集。

   用户运行在单片机上的应用程序，只需像按动面板按钮一样调用这些指令，即可轻松实现数据收发、状态读取、参数配置等操作。至于指令背后的复杂流程（如数据如何封装、如何调度、如何加密），全部由下层协议栈自动完成。

  接口层IOS集成了哪些上层能力？

   在OSI七层模型中，会话层和表示层的功能，在WiMi-net中被整合进了接口层，由协议栈内部自动完成：

• 会话管理（原会话层）：建立和维护通信双方的会话连接，提供端到端的CCITT-CRC32校验，让发送端和接收端能立刻知道报文是否有差错。支持断点续传，对于传送大文件极为重要。

• 数据安全（原表示层）：解决不同系统之间的数据格式差异（如大端/小端模式）。

   用户完全无感：所有这些能力，用户都无需单独处理。调用发送指令时，协议栈自动判断是否需要格式转换、是否需要加密、是否需要建立会话，一切都在“操作面板”之下静默完成。

IOS 是 Input Output Shell Layer（输入输出壳层）的缩写，它的角色至关重要。通俗地说，如果把底层协议栈比作一个功能强大的“引擎”，那么 IOS 就是引擎上的“油门、刹车和仪表盘”，用户只需要学会操作这几个部件，就能驾驭整辆车，而无需打开引擎盖研究内部构造。

总结：五层架构，化繁为简

   从物理层到接口层，WiMi-net用五层架构完整实现了OSI七层模型的核心功能，构建了一个有中心的自组网通信协议栈。

   技术定位：采用主站集中管理 + 节点动态中继的架构，网络形态可以是星状网（节点直连主站）、树状网（节点通过中继多跳接入）或链状网（线性布局，逐级中继）。主站统一分配时隙、计算路由，确保数据传输的确定性；节点之间可根据信号质量自动调整中继路径，实现网络的自我修复。

   用户体验：我们将上三层（会话、表示、应用）的能力浓缩进接口层的128条二进制指令集中，让用户在享受完整协议栈能力的同时，无需面对复杂的上层协议细节，所有加密、校验、会话管理，都在调用指令的那一刻由协议栈自动完成。

   这种设计既保留了OSI模型的层次清晰性，又在实际应用中实现了化繁为简：给用户最简洁的操作面板，把复杂留给内部。
